Princip rada televizora se kroz istoriju nije mnogo menjao, osim što su se menjali tipovi ekrana, pa su se komponente prilagođavale u skladu s tim. Danas neću o tome — već o LED televizorima, koji su trenutno najzastupljeniji kako u prodaji, tako i u svakodnevnoj upotrebi.
Uzeo sam za primer jedan prelep model PHILIPS televizora, proizveden u avgustu 2014. godine. Iako je to već stariji model, odličan je za ovu temu jer ima sve module odvojene — što nam omogućava da objasnimo ulogu svakog modula ponaosob.

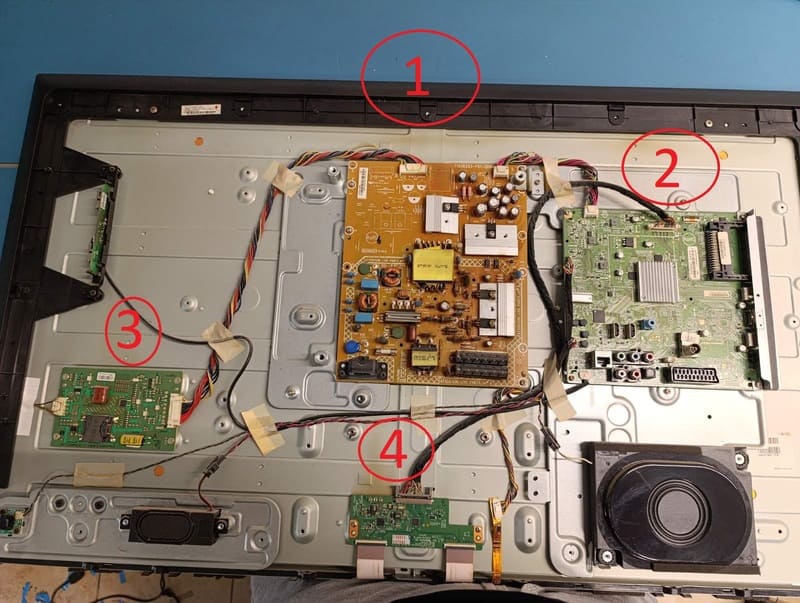

Model Philips 42PFH6309/88 je jedan od prvih, a danas sve zastupljenijih, “frameless” televizora. Uz to poseduje i poznatu Philips Ambilight tehnologiju, pa se, zahvaljujući dizajnu i funkcionalnosti, svrstavao u premium klasu. Na slici su moduli obeleženi brojevima, a mi krećemo naravno od broja 1.
1. SMPS (naponska ploča)

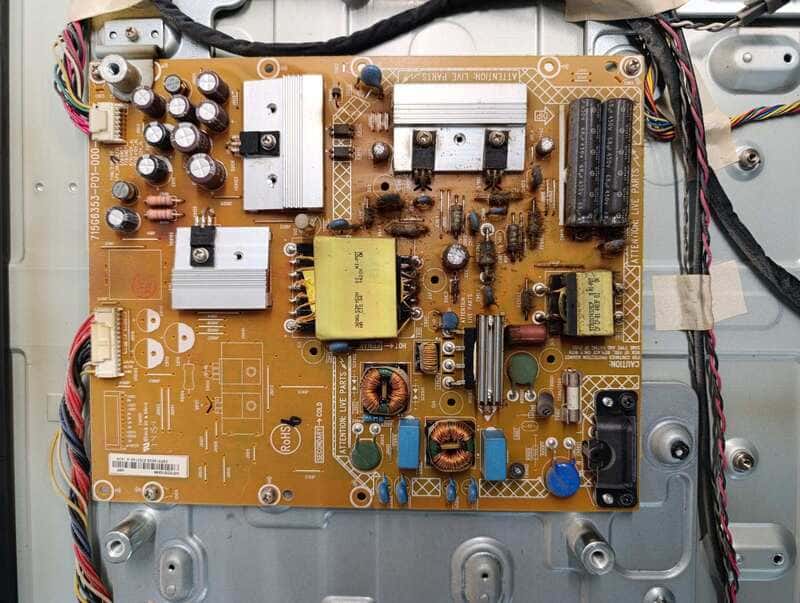

SMPS (Switch Mode Power Supply), ili u majstorskom žargonu “naponska ploča”, služi za pretvaranje naizmeničnog napona iz utičnice u jednosmerni (AC/DC). Takođe, stabilizuje i filtrira napon za ostale komponente u televizoru — matičnu ploču, pozadinsko osvetljenje i druge.
2. Mainboard (matična ploča)
Mainboard, odnosno matična ploča (ili procesorska ploča), jeste “mozak” televizora. Na njoj se nalaze procesorski i softverski čipovi koji upravljaju uređajem. Takođe, tu su i tjuner za digitalne kanale, konektori za zvučnike, prijemnik za daljinski upravljač, HDMI portovi i još mnogo toga.
3. LED driver

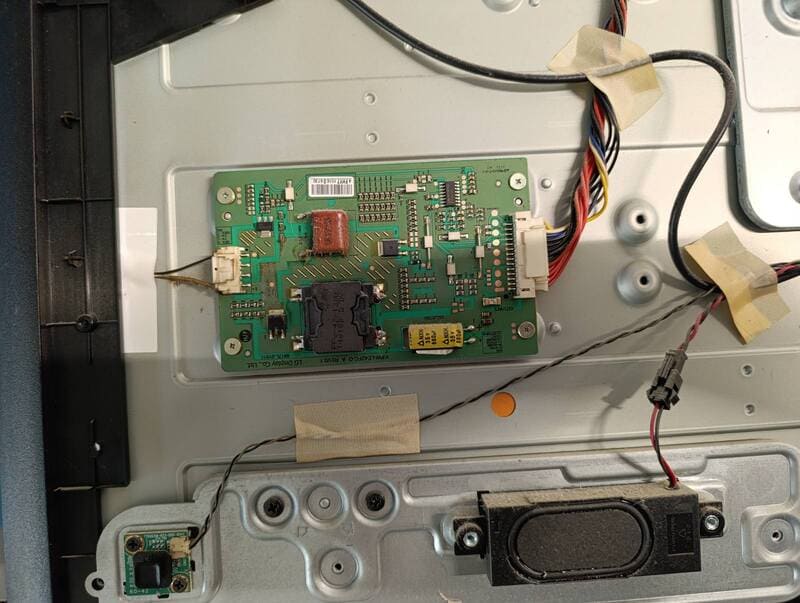

LED driver modul služi za napajanje i kontrolu pozadinskog osvetljenja ekrana (ne Ambilight, već osvetljenje same slike). Napaja se iz SMPS ploče, a komande prima iz matične ploče.
Primer: Kada korisnik preko menija smanji pozadinsko osvetljenje sa 100% na 80%, ta komanda ide preko daljinskog upravljača ka procesorskoj ploči, koja onda šalje informaciju SMPS ploči da smanji napon prema LED driveru — što rezultira manjim osvetljenjem ekrana.
4. T-CON (Timing Controller)

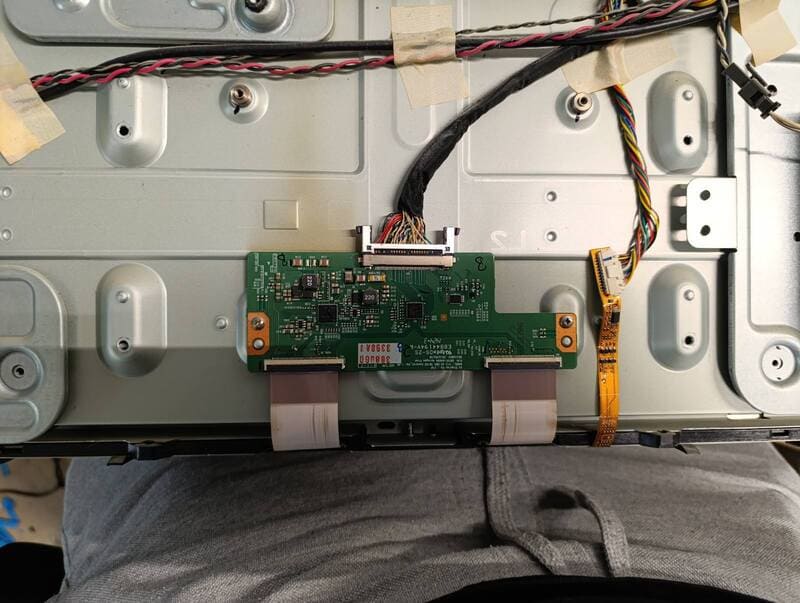

Iako fizički najmanji, T-CON je veoma važan modul. Zadužen je za kreiranje specifičnih signala i napona koji upravljaju radom ekrana.
LED televizori su postali dominantni na tržištu oko 2010. godine, iako su se pojavili još 2008/2009. Prvih nekoliko godina proizvodili su se veoma kvalitetno — recimo do modela iz 2014. godine. Nakon toga, krenula je optimizacija troškova, što je uticalo na kvalitet i dugotrajnost modula.
Ne mislim pritom na kvalitet slike ili rezoluciju — jer tu tehnologija napreduje stalno — već konkretno na izdržljivost i servisabilnost modula. I kineski brendovi i poznati proizvođači počeli su da ugrađuju jedan jedini “all-in-one” modul, koji kombinuje sve funkcije gore pomenutih modula.

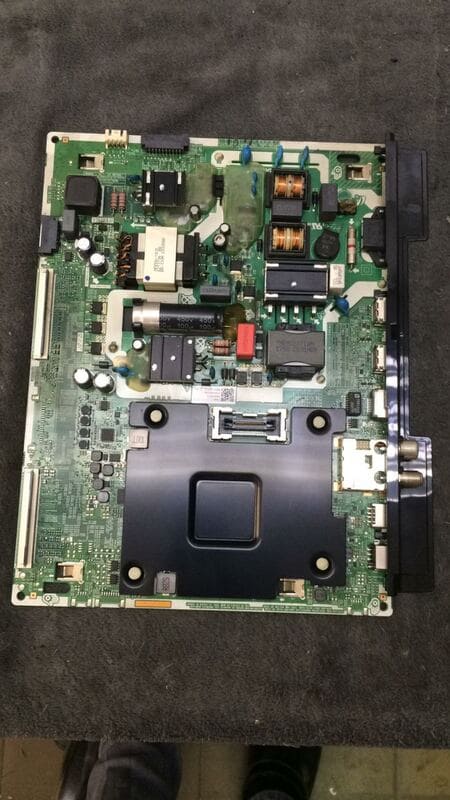

Na slici je unutrašnjost Samsung televizora, konkretno model UE55TU7092 iz 2020. godine. Sve funkcije koje su nekada bile raspoređene na više modula, sada su integrisane na jednoj jedinoj ploči.
Ovaj princip ima i svoje prednosti — pre svega u dijagnostici, jer je lakše otkriti kvar. O tome ću više pisati u narednim temama. Obradiću i to kako se televizor ponaša u zavisnosti od toga koji je modul u kvaru, kao i temu “Pozadinsko osvetljenje”, koja je najvažnija u servisiranju modernih televizora.
Trudiću se da pišem što manje tehničkim jezikom kako bi i krajnji korisnici lakše razumeli — jer ovaj blog je upravo njima i posvećen.
